精振小知識：打樁機振動器產生的激振力使整個鉆具作錐擺運動

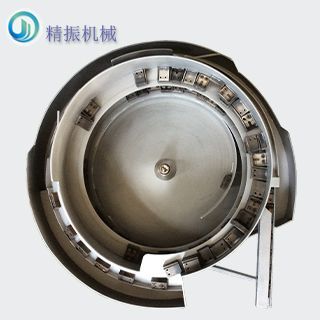

燈模振動盤

                振動回轉式打樁機是以振動和回轉運動相結合的方式鉆進巖層的一種回轉式打樁機。鉆具由鉆頭、振動器、消振器和導向筒等組成。振動器產生的激振力使整個鉆具作錐 擺運動 。鉆頭通過摩擦圈套裝在振動器外殼的外面，一方面隨振動器作頻率約為1000轉/分、振幅約9毫米的水平圓周振動；另一方面又繞振動器軸線作3～12轉/分的低速旋轉運動 以破碎巖層，而鉆桿則不轉，并借消振器避免將振 動傳給鉆桿。采用壓縮空氣反循環方式洗井，使巖屑通過位于振動器中心的導管和鉆桿內腔排出井外。這種鉆機結構簡單，鉆進 效率高 。井孔直徑為600毫米左右,鉆進深度可達150米。

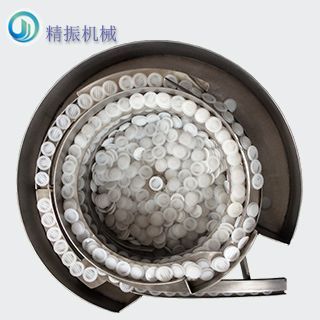

排氣閥振動盤

                正、反循環泥漿洗井轉盤式鉆機常用的回轉式打樁機,即正循環泥漿洗井轉盤式鉆機由塔架、卷揚機、轉盤、鉆具、泥漿泵、水龍頭和電動機等組成。打樁機械作業時， 動力機通過傳 動裝置驅動轉盤，由主動鉆桿帶動鉆頭以30～90轉/分的轉速旋轉破碎巖層。泥漿由泥漿泵抽吸加壓后通過鉆桿上方的水龍頭壓入空心鉆桿，向下流入鉆頭，由水口射出，以冷卻、潤滑鉆頭；井底巖屑通過鉆桿外的環形 通道被帶出井口，在沉淀池沉淀后，泥漿流回泥漿池供循環使用。反循環泥漿洗井轉盤式鉆機的鉆進方式和結構與上述基本相同，但泥漿的循環方式反：泥漿在沉淀池沉淀后從井口自行流入井底，恒軒打樁機械攜帶巖屑的泥漿則由砂石泵經鉆頭水口通過鉆桿內腔向上抽吸出井，回到沉淀池。
